Bei Einhaltung der grundsätzlichen Anforderungen für die Installation von Schutzgeräten in eigensicheren Stromkreisen gelten für die Anordnung und den Anschluss die gleichen Bedingungen wie in nicht eigensicheren Stromkreisen.

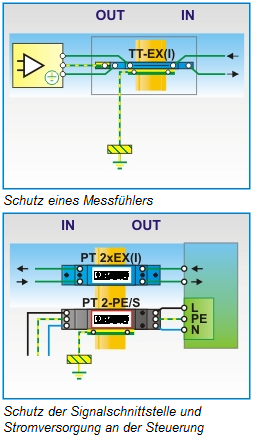

Applikationsbeispiel 1:

Hier ist der Schutz mit einer Reihenklemme TERMITRAB EX(I) für einen nicht näher definierten Messfühler dargestellt. Das Schutzgerät hat eine Schutzschaltung für eine erdpotenzialfrei betriebene Signalübertragung in Zweileitertechnik. Der Längsspannungsschutz zwischen den aktiven Adern und Erde wird über einen gasgefüllten Überspannungsableiter hergestellt, der den Anforderungen an Betriebsmittel in eigensicheren Stromkreisen entspricht.


Applikationsbeispiel 2:

Die Schnittstelle des Messwertaufnehmers ist mit dem steckbaren Ableiter PLUGTRAB PT geschützt. Die Schutzschaltung entspricht dem Ableiter der für den Schutz des Messfühlers eingesetzt ist.
Zusätzlich ist die Stromversorgung der Steuerung mit einem PLUGTRAB PT als Geräteschutz Typ 3 beschaltet. Die Stromversorgung ist hier nicht Teil des eigensicheren Bereiches. So sind alle Schnittstellen des Messwertaufnehmers oder der Steuerung geschützt und ein lückenloser Schutz nach dem Schutzkreisprinzip ist realisiert.
