Das im fogenden Bild gezeigte Messgerät ist in der Lage Trends und periodisch auftretende Fehler in der Anlage zu erkennen. Das Gerät ist dazu geeignet Langzeitmessungen über mehrere Tage durchzuführen. Mit dem Netzanalysator werden Funktionen eines Leistungsmessers, eines Oszilloskops und eines Datenloggers in einem Gerät vereint. In der beschriebenen Anlage sollen ggf. Oberschwingungen gemessen und protokolliert werden.

Da das Gerät die Möglichkeit der Langzeitmessung zur Überprüfung der Netzqualität nach EN 50160 bietet, soll das Messinstrument in der beschriebenen Kundenanlage eventuell an die Haupteinspeisung angeschlossen werden.

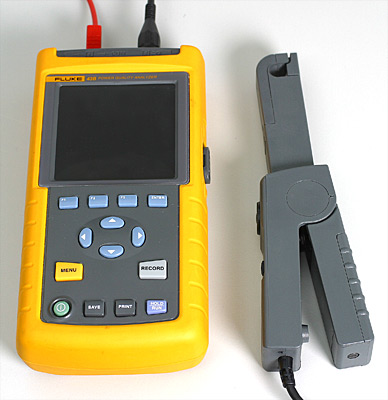

Das im folgenden Bild gezeigte Messgerät kann als einphasiger Netz- und Stromanalysator eingesetzt werden. Das Instrument arbeitet zudem als 20-MHz-Oszilloskop, als Multimeter und es können Messungen über einen längeren Zeitraum durchgeführt werden.

In der beschriebenen Kundenanlage sollen Ströme gemessen werden, die über die Schirme der Datenleitungen fließen. Das Messgerät wird hier auch zur Messung der Spannungs- und Stromschwankungen in einigen Stromkreisen verwendet.

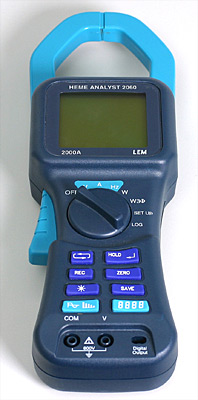

Auch das in diesem Bild gezeigte Messgerät kann als einphasiger Netz- und Stromanalysator eingesetzt werden.

In der beschriebenen Anlage wird das Messgerät als Effektivwertstromzange eingesetzt. Es können sehr schnell Strom- und Spannungsverläufe und Oberschwingungen ermittelt werden. Hier sollen zum Beispiel Neutral- und Außenleiterströme schnell erfasst werden.

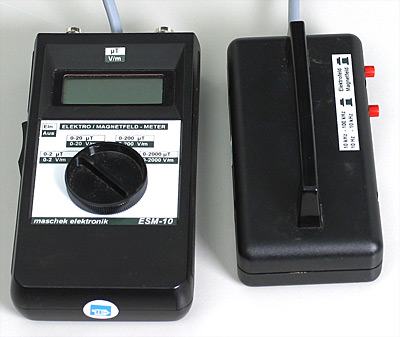

Mit dem im folgenden Bild gezeigten Feldstärkemessgerät, älterer Bauart können elektrische und magnetische Feldstärken gemessen werden. In der beschriebenen Anlage dient das Gerät zur überschlägigen Beurteilung der auftretenden Feldstärken. Bei vermuteten Grenzwertüberschreitungen werden weitergehende Messungen empfohlen.
Dies ist jedoch nicht Gegenstand dieses Auftrages.
