Zunächst wird festgelegt, an welcher Stelle die Photovoltaikmodule montiert werden sollen. Wolfgang schiebt die obere Ziegelreihe hoch, um flache Dachlatten als Untergrund und Höhenausgleich für die Dachhaken anzuschrauben. Nachdem die eingehakten Dachhaken mit den Montageschienen verschraubt sind, werden sie mit den Ausgleichslatten verschraubt. So ist ein sicherer Halt gewährleistet und die Dachziegel können wieder in die ursprüngliche Position gebracht werden. Dabei kann es, um eine bessere Auflage der Dachhaken zu ermöglichen, nötig sein, die Wassernasen der Dachziegel zu entfernen. In gleicher Weise wird die untere Montageschiene entsprechend dem Systemmaß montiert (Bilder).

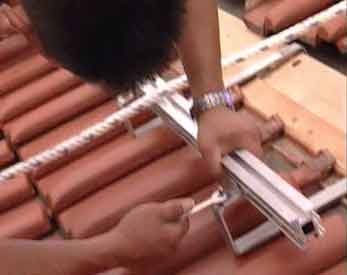

Anbau der Montageschiene
^{Quelle: Fa. Viessmann}

Befestigung der Dachhaken
^{Quelle: Fa. Viessmann}

Nachdem das Befestigungssystem komplett montiert ist, kann das erste Solarmodul auf das Dach transportiert und an der Montageschiene befestigt werden.

Aufgabe

Beschaffen Sie sich entsprechende Produktunterlagen verschiedener Hersteller. Vergleichen Sie dort gegebenen Hinweise zur Montage. Welche herstellertypischen Unterschiede der Montageweisen stellen Sie fest?

Nachdem das erste Solarmodul montiert ist, wird das jeweils nächsten Solarmodule mit einem Systemabstand an das vorherige Modul gelegt.. Beide Solarmodule werden mit gemeinsamen Klemmsteinen sicher mit den Montageschienen verbunden. Wolfgang ist erstaunt, wie einfach das geht. Werner Post lobt Wolfgang und bittet ihn, die Solarmodule elektrisch miteinander zu verbinden. Wolfgang fragt nach, wie diese Verbindungen hergestellt werden sollen?

Solarmodul-Steckverbinder
^{Quelle: Fa. Viessmann}

Aufgabe

Wie und mit welchen Bauteilen, sind die PVM elektrisch miteinander zu verbinden?

Anschließend werden die restlichen Module gleichermaßen montiert. Dabei unterhalten sich Werner Post und Wolfgang über den "Strom von der Sonne". Werner Post fragt, was man unter Photovoltaik versteht und welche Spannungsart Solarmodule liefern? Werner antwortet, Photovoltaik sei die direkte Umwandlung von Sonnenennergie in elektrische Energie mit Hilfe von Solarzellen. Die dadurch entstandene Ladungstrennung habe eine Gleichspannung zur Folge.

Aufgabe

Wie sind die Solarmodule miteinander elektrisch geschaltet und wie groß ist die Gesamtspannung eines Strings (in diesem Fall 9 PVM vom Typ Vitovolt 200)?

Info: http://www.viessmann.de/web/germany/de_publish.nsf/Content/Vitovolt200

Werner Post erklärt, dass die am häufigsten verwendeten Solarmodule aus polykristallinem Silizium hergestellt werden und bittet Wolfgang, sich einmal zu erkundigen, auf welcher Siliziumbasis man noch Solarzellen fertigt und welche Laborwirkungsgrade mit den verschiedenen Typen erreicht werden.

Aufgabe

Finden Sie eine Antwort auf die an Werner gestellte Frage!
